Kennzeichnungssystem mit 32 Düsen
Das 32 Düsen Kennzeichnungssystem REA JET steht für eine umfangreiche Text- und Logogestaltung, sowie beschriften, markieren und codieren auf praktisch jedem Untergrund, kombiniert mit einer individuell programmierbaren Scriptsprache.
Durch eine variable Kombination von bis zu 9 unterschiedlichen Matrix-Fonts stehen dem Bediener mit dem REA JET LK32 umfangreiche, gestalterische Möglichkeiten zur Verfügung, viele Informationen übersichtlich und gut lesbar direkt auf das Produkt zu bringen. Durch einfaches Drehen des Schreibkopfes ist eine stufenlose Einstellung der Schreibhöhe möglich.
Mit dem Kennzeichnungssystem REA JET LK32 besteht die Möglichkeit bis zu 5-zeilig zu kennzeichnen. In Abhängigkeit von der benötigten Zeilenzahl ist die Schrifthöhen sind zwischen 10 und 140mm frei wählbar. Durch mehrere kaskadiert angeordnete Schreibköpfe ist eine Schreibhöhen von 1 Meter und mehr möglich. Sparsamer und wirtschaftlicher Verbrauchsmitteleinsatz wird durch verschiedene zur Verfügung stehende Düsengrößen erreicht.
Die industriegerechte und servicefreundliche Ausführung des REA JET LK32 gewährleistet eine hohe Verfügbarkeit. Die Leistungsfähigkeit wird durch hochwertige Materialien und eine robuste Mechanik garantiert. Die belüftete Ausführung vermeidet Kondensation auch bei extremen Temperaturschwankungen.
Leistungsmerkmale
- sehr gute, grafische Auflösung durch 32 Düsen
- maximale Schrifthöhe von 140 mm (je Schreibkopf)
- bis zu 5 Zeilen mit einem Schreibkopf
- zwei Schreibköpfe je Terminal anschließbar (optional)
- erweiterte Darstellung von Grafiken durch 32 Vertikal-Punkte
- variabel bediener-konfigurierbare Schnittstellen
- umfangreiche Textverwaltung durch die Verwendung von Bibliotheken
- leistungsstarke, variable und individuelle Script-Programmierung von Sonderfunktionen durch den Bediener
- umfangreiches Sortiment an verwendbaren Tinten (kann mit kontraststarken, pigmentierten Tinten betrieben werden)
- Kennzeichnungssystem mit hoher Druckgeschwindigkeit
- Logos können vom Bediener leicht selber erstellt werden
Anwendungsbeispiele

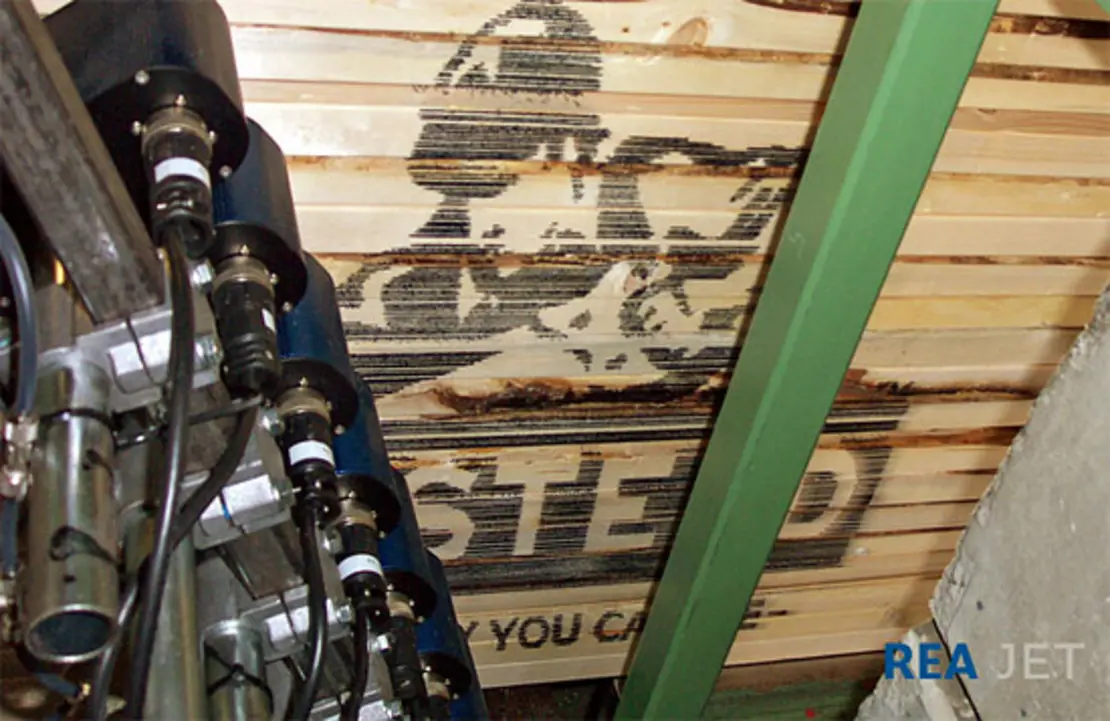

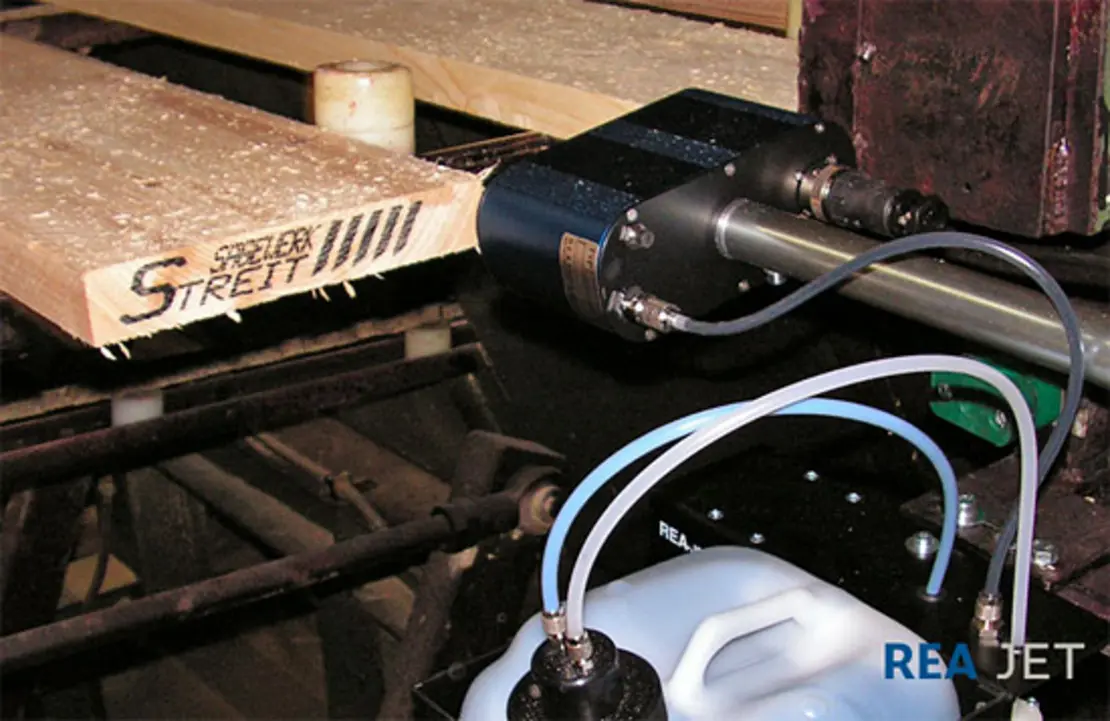

Kennzeichnung auf Holz
Kennzeichnung auf Holz

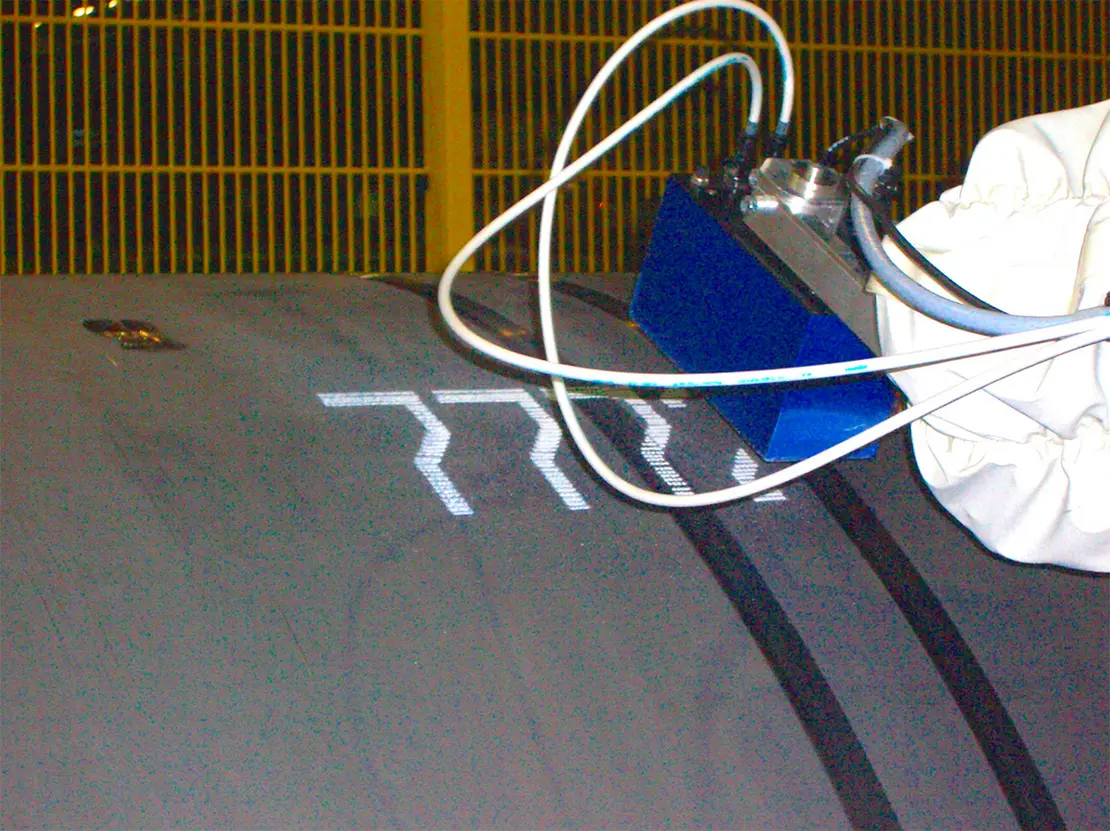

Kennzeichnung auf Stahl

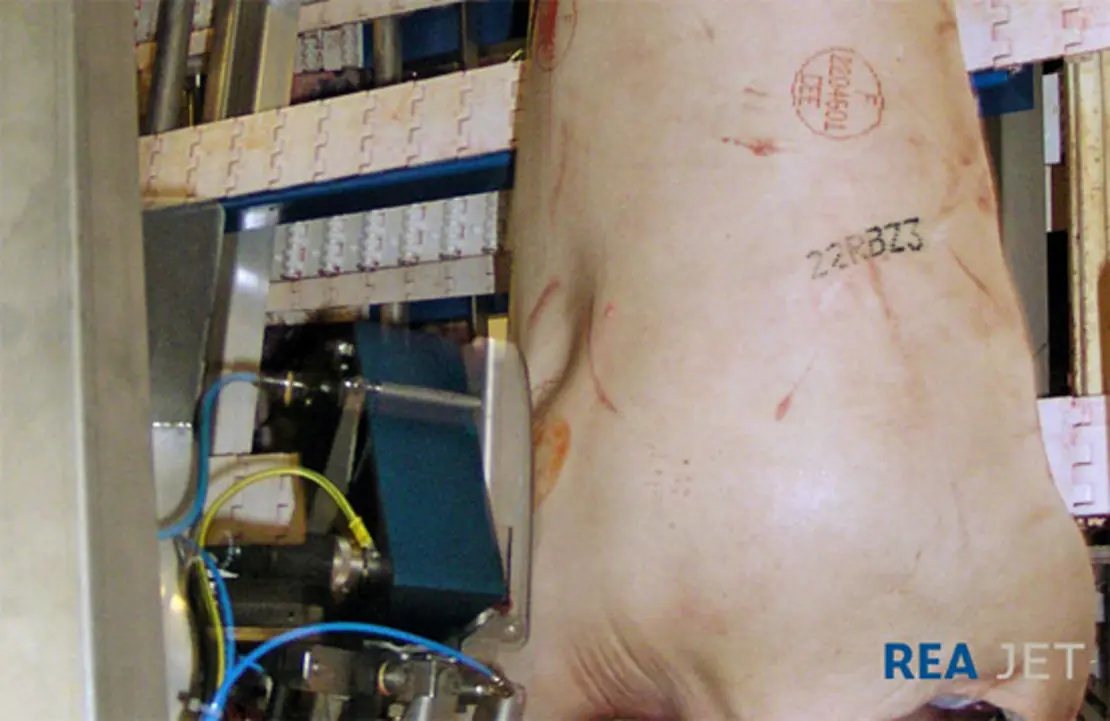

Kennzeichnung auf Fleisch

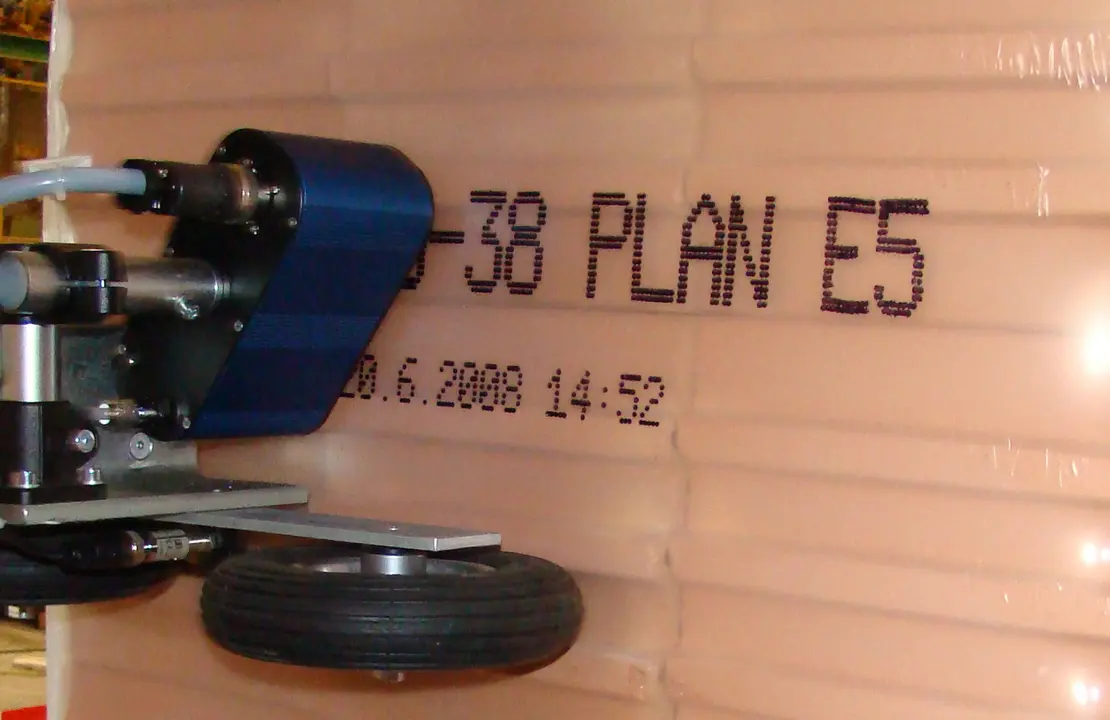

Kennzeichnung auf Folie

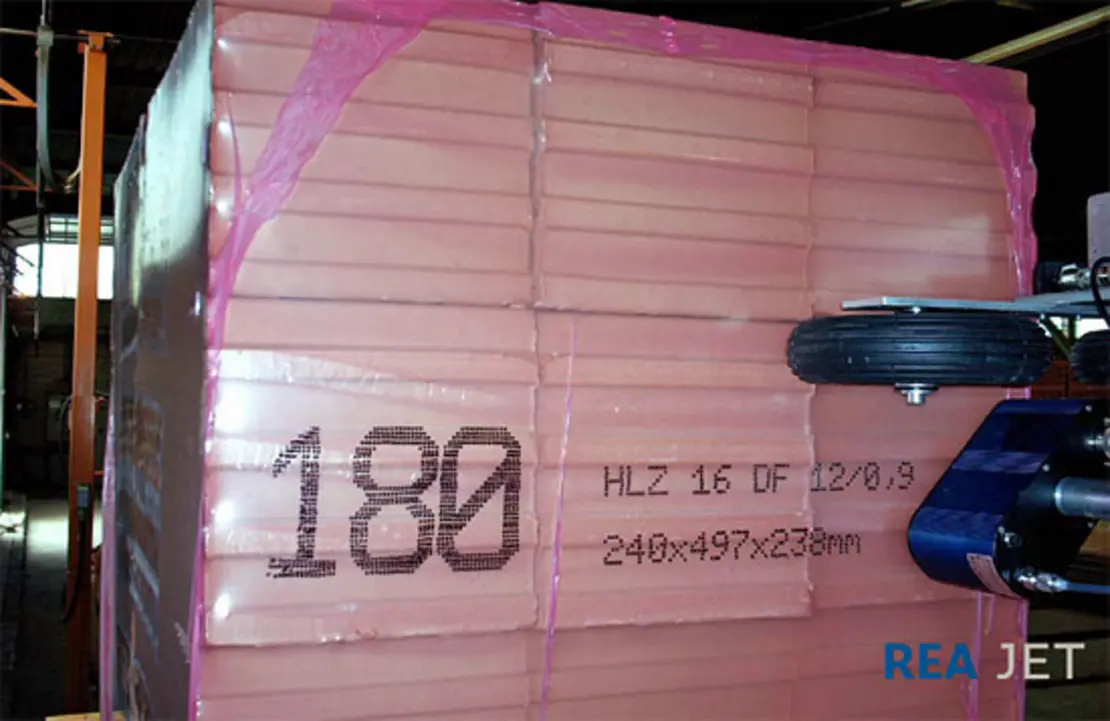

Kennzeichnung auf Folie

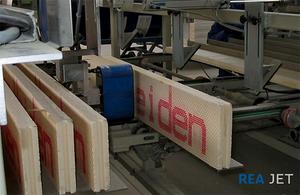

Kennzeichnung auf Isolationselementen
Kennzeichnung auf Kunststoff

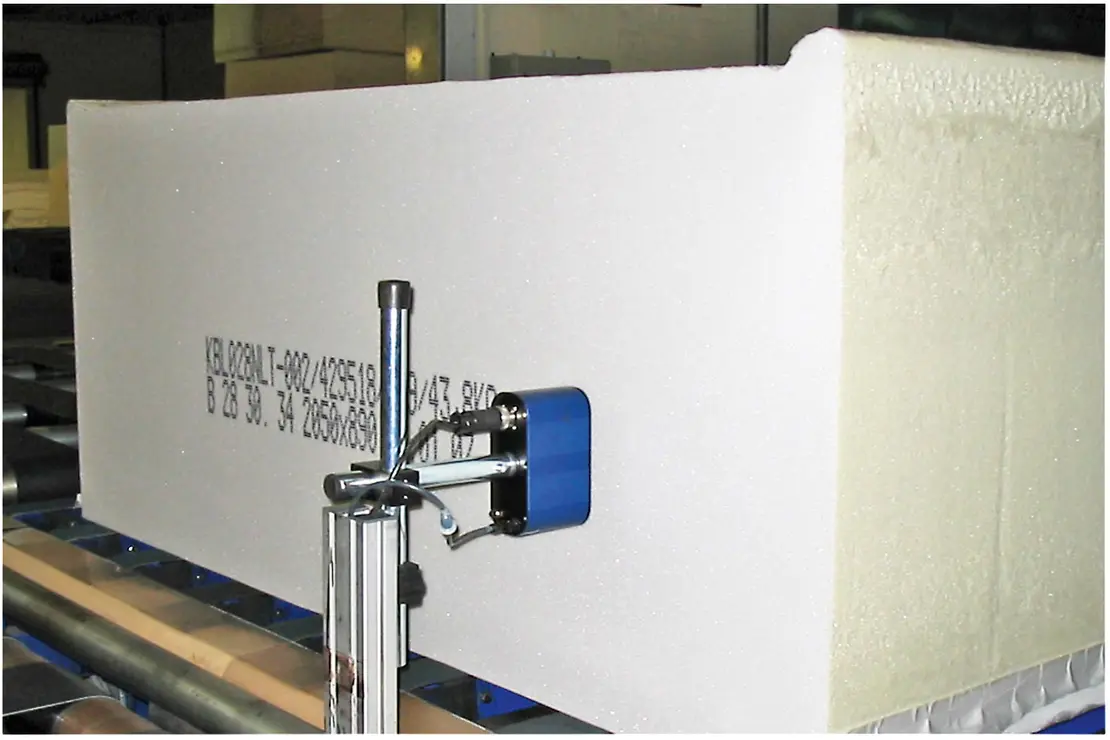

Kennzeichnung auf Schaumstoff
Kennzeichnung auf Holz

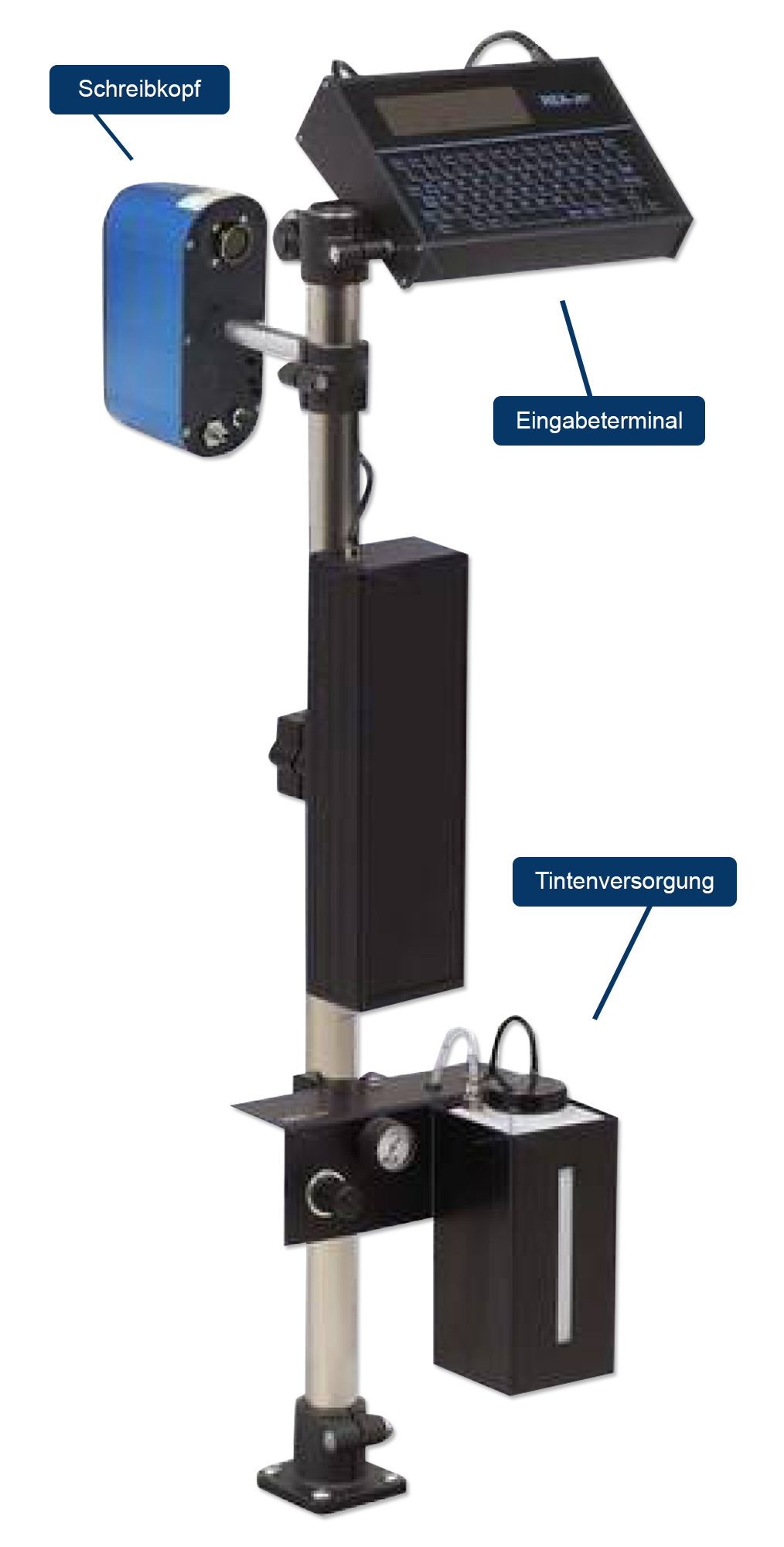

Systemkomponenten
Die REA JET Schreibköpfe arbeiten nach dem DOD-Prinzip (Drop-on-Demand).
Mit hoher Präzision wird dabei eine genau festgelegte Tintenmenge auf die zu beschriftende Oberfläche geschleudert. Selbst bei hohen Produktionsgeschwindigkeiten von bis zu 300 m/min kann dabei eine hervorragende Schriftqualität garantiert werden.
Für Düsentests verfügen die REA Schreibköpfe über einen Taster auf der Rückseite.
Schreibkopfvarianten
Düsengrößen: 80µ, 130µ, 180µ, 270µ, 350µ
32-Düsen-Schreibköpfe: für 1 bis 5-zeilige Beschriftung in einer Schreibhöhe von 3 - 140 mm.

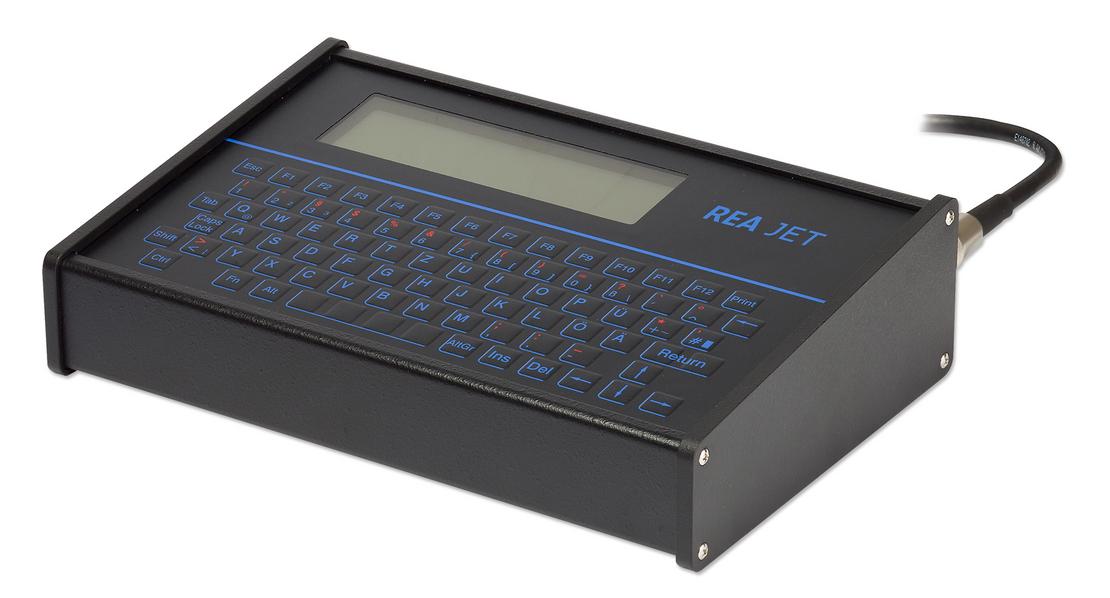

Die Erstellung und das Ändern von Text, Daten und Logos erfolgt über das LK Eingabeterminal. Die reibungslose Kommunikation mit den Schreibköpfen garantiert das integrierte Steuergerät.
Mit dem LK Eingabeterminal konfigurieren Sie das REA JET System und kontrollieren die Einstellungen und aktuell zugewiesenen Texte. Dabei können Sie bis zu 1000 verschiedene Texte sowie Grafiken und Logos gleichzeitig verwalten.
Beim Produktwechsel scrollt der Bediener einfach durch die im Display dargestellten Schriftzüge und wählt per Tastendruck das gewünschte Druckbild.
Eine serielle Schnittstelle (RS 232 oder 422) ermöglicht die Übergabe der Druckdaten direkt vom Produktions-PC. Das Eingabeterminal LK ist dabei über ein Spiralkabel mit dem Steuergerät verbunden.
Mit einem Eingabeterminal können beliebig viele Steuergeräte bedient werden, denn nach der Konfiguration eines Systems kann das LK vom Steuergerät getrennt werden. Ebenso kann es als zentrales Terminal im Netzwerkverbund eingesetzt werden.
Das kompakte Industriegehäuse des Eingabeterminals beinhaltet eine gut ablesbare LCD-Anzeige mit einer robusten und lösemittelbeständigen Folientastatur sowie eine optional erhältliche Hintergrund-Beleuchtung. Einzelne Menüpunkte können wahlweise für den Zugriff gesperrt werden.

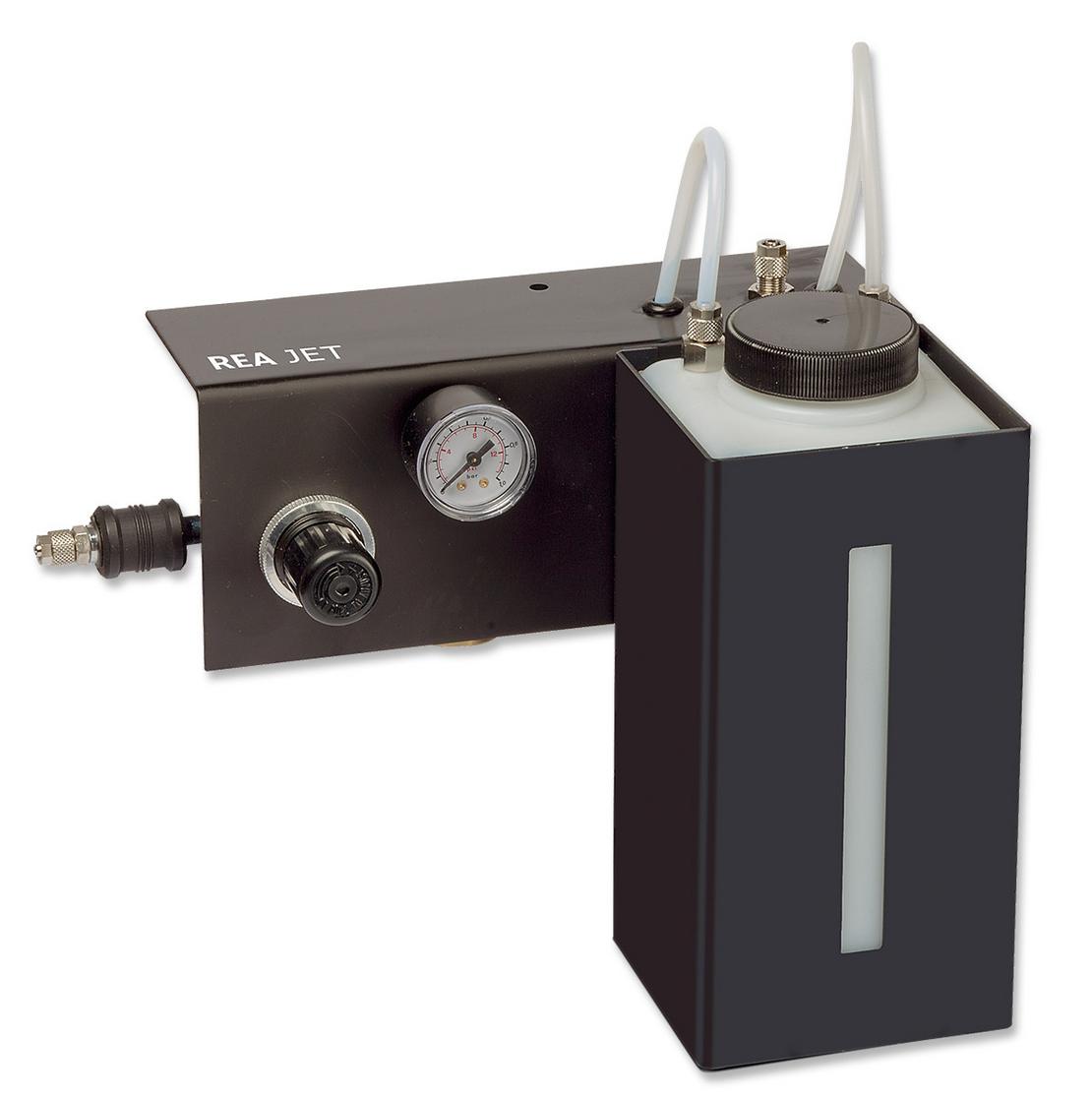

Tintenversorgung
- Tinten-Systeme mit 2L, 5L oder 20 Liter Inhalt
- 2-Liter-Systeme zum Nachfüllen aus Literflaschen
- 5-Liter- und 20-Liter-Systeme, können in die kompletten Gebinde eingesetzt werden (kein Umfüllen erforderlich, eine saubere Sache)
- Tintenversorgung mit eigener Druckluftversorgung (Eigenluft) oder zum Anschluss an ein vorhandenes Druckluftnetz (Fremdluft)
- Spezial-Tintensysteme (2 Liter) zur Verarbeitung von pigmentierten Tinten
Tinten
Entscheidend für eine hohe Druckqualität ist die Auswahl der geeigneten Tinte unter Berücksichtigung der zu bedruckenden Oberfläche und den Umgebungsbedingungen wie z.B. Verschmutzungsgrad und Temperatur.
Folgende Tinten sind im REA JET System einsetzbar:
- Wasserbasis-Tinten
- Ethanol-Tinten
- Isopropanol-Tinten
- Ethyl-Acetat-Tinten
- MEK-Tinten (schnelltrocknend)
- Pigment-Tinten (weiß, blau, grün, gelb, rot und silber)
- Hochtemperatur-Tinten
- Benzin-Tinten
Weitere kundenspezifische Sonder-Tinten erhalten Sie auf Anfrage.
Änderungen vorbehalten.
Technische Daten
| Schreibköpfe | Düsengrößen: 80µ, 130µ, 180µ, 270µ, 350µ |
| Schriftmatrix | 5 x 5 (bis 5-zeilig) 7 x 5 (bis 4-zeilig) 10 x 10 (bis 3-zeilig) 10 x 10 bold (bis 3-zeilig) 15 x 10 (bis 2-zeilig) 15 x 10 bold (bis 2-zeilig) 32 x 20 (1-zeilig) 32 x 20 bold (1-zeilig) |
| Druckgeschwindigkeit | bis zu 300 m/min. – anwendungsabhängig |
| Schnittstelle | seriell RS 232/422 (optional) |
| Elektrischer Anschluss | 230/115V AC ±10% 50/60 Hz, 110VA |
| Umgebungsbedingungen | Temperatur -5°C bis +45°C Luftfeuchtigkeit 10 - 90%, nicht kondensierend |
| Schutzart | IP 65 (staubdicht und spritzwassergeschützt) |
| Abmessungen | Schreibkopf 32 Düsen (180 mm x 73 mm x 104 mm) |
