Laser-Kennzeichnungssystem
Das zuverlässige CO2 Laser-Kennzeichnungssystem. Das Laser-Kennzeichnungssystem REA Laser CL wurde speziell für industrielle Anwendungsbereiche konzipiert und erzielt kantenscharfe und permanente Beschriftungen. Auf einer Vielzahl von Oberflächen wie z.B. Kunststoff, beschichtetes Metall, Holz, Keramik, Glas oder Gummi können dabei bis zu 1.500 Zeichen pro Sekunde aufgebracht werden.
Basierend auf einer wartungsfreien, vollkommen versiegelten CO2-Laserröhre zeichnet sich das kompakte Laser-Markierungssystem durch Leistung, Robustheit, Zuverlässigkeit und eine lange Lebensdauer (ca. 45.000 Stunden) aus. Darüber hinaus ist es durch umfangreiches Einbauzubehör problemlos in Produktionslinien zu integrieren.
Das Kennzeichnungssystem REA JET Laser CL ist wahlweise als Stand-alone- oder als PC-basierendes Kennzeichnungssystem verfügbar.
Besonders anwenderfreundlich ist ebenfalls die PC-Software – basierend auf MS Windows®. Sie ermöglicht die komfortable Eingabe der zur Verfügung stehenden Parameter.
Das mitgelieferte Softwarepaket beinhaltet folgende Funktionen:
- 1D- und 2D-Bar-Code-Druck
- Serienbeschriftung
- Logoerstellung
- Möglichkeiten zum Einbinden von Bitmap- und Vector-Grafiken

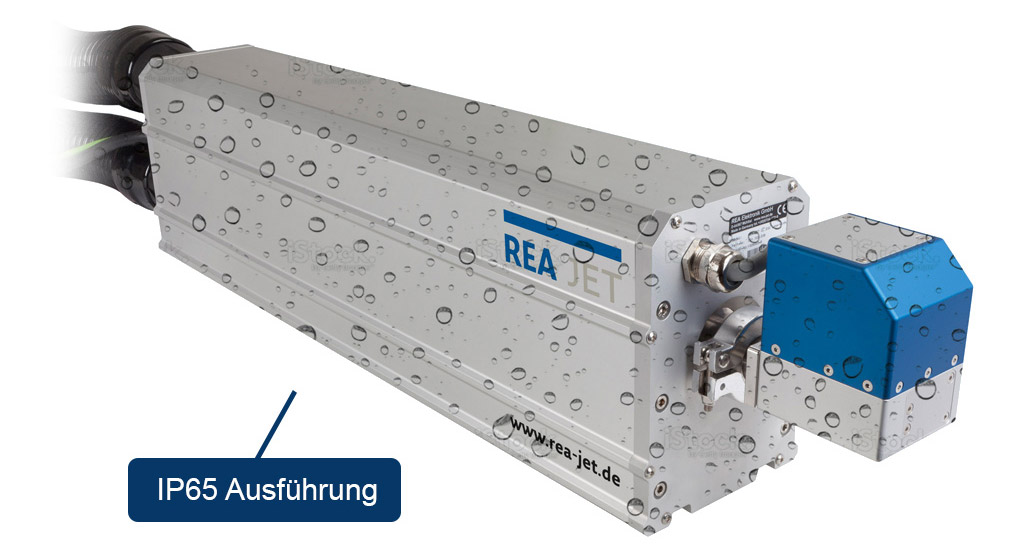

Laserbeschriftung mit Schutzklasse IP65
- Spezielle Ausführung die staub- und spritzwassergeschützt ist
- Der CO2-Laser wird durch das geschlossene Gehäuse vor Feuchtigkeit und Schmutz geschützt (IP65)
- Speziell für den Betrieb in feuchter Umgebung entwickelt
Leistungsmerkmale
- Wählbare Druckverzögerung
- Variable Anpassung von Schrifthöhe und Schriftbreite
- Kombinierbarkeit von variablen und konstanten Texten innerhalb einer Druckzeile
- Fortlaufende Nummerierung
- Universelle Zähler mit variabler Schrittweite
- Aktuelle Datums- und Uhrzeitbeschriftung
- Echtzeituhr mit variablem Kalendarium
- Frei programmierbare Darstellung von Grafiken und Logos
- Automatische Textwiederholung
- Barcodes: 2/5 Interleaved, Code 39, 2D-Code u.a.
- Speicherung von Texten, die über Codes abrufbar sind
- Zeichenorientierung normal, kopfstehend, spiegelbildlich, vorwärts und rückwärts
- Proportionalschrift
- Abstände zwischen den Zeichen und die Zeichenbreite sind einstellbar
- Integrierter Web- und VNC-Server für Ferndiagnose und Fernwartung
Druckmuster

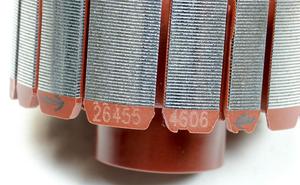

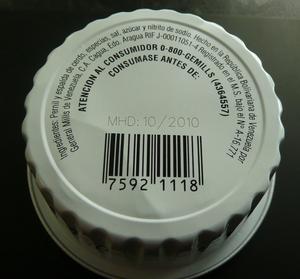

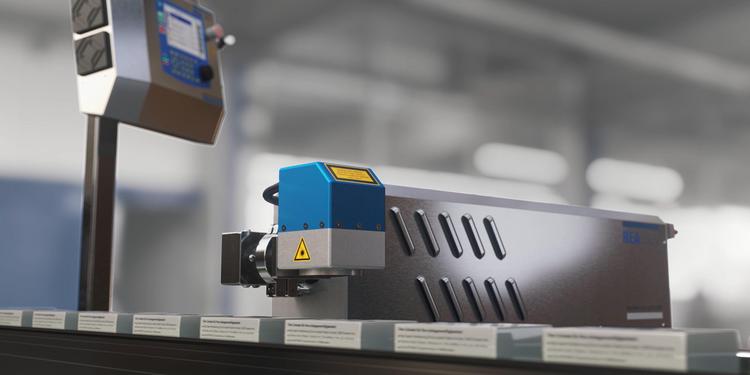

Anwendungsbeispiele
Technische Daten

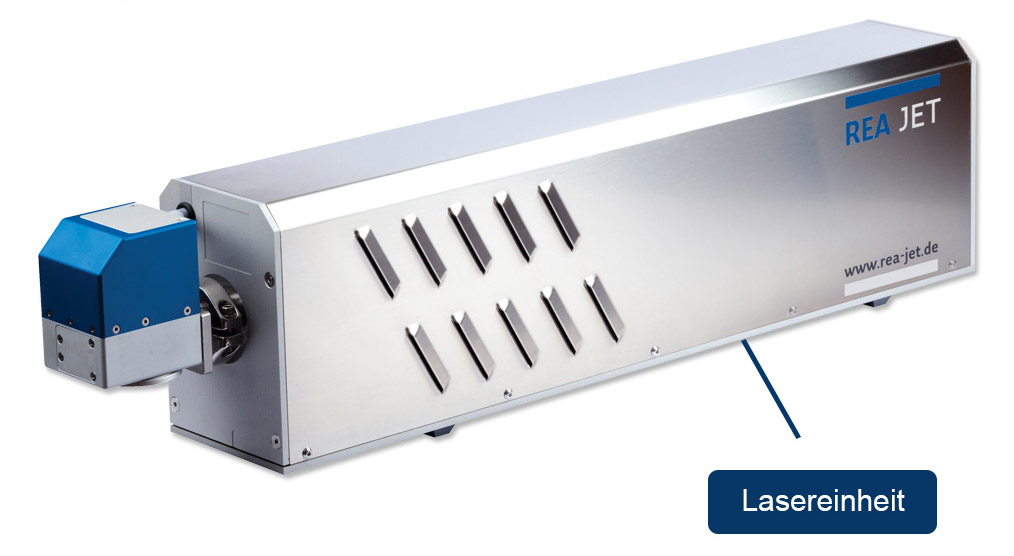

Technische Daten Lasereinheit
| Lasereinheit | CL210 | CL230 | CL260 | |||||
|---|---|---|---|---|---|---|---|---|
| Lasertyp | Luftgekühlter CO2-Laser mit integriertem Pilotlaser | |||||||
| Laserleistung | 10 W | 30 W | 60 W | |||||
| Wellenlänge | 10,6 µm; 9,3 µm (8 W) | 10,6 µm; 10,2 µm (25 W); 9,3 µm (20 W) | 10,6 µm | |||||
| Stromversorgung | 95-250 V AC (Autorange) 50/60 Hz | |||||||
| Strahlaustrittswinkel | Stufenlos einstellbar | |||||||
| Fokussier-Linse |
| |||||||
| - Produktabstand* |
| |||||||
| - Markierfeld (L x H) in mm2 |
| |||||||
| Spiegelansteuerung | Digital, für höchste Beschriftungsgeschwindigkeiten | |||||||
| Abmessungen L x B x H | 787 x 137 x 180 mm | 898 x 137 x 180 mm | ||||||
| Gewicht | 14 kg | 18 kg | 25 kg | |||||
* Abstand Linse zur Produktoberfläche
** unbegrenzte Markierlänge bei bewegten Produkten

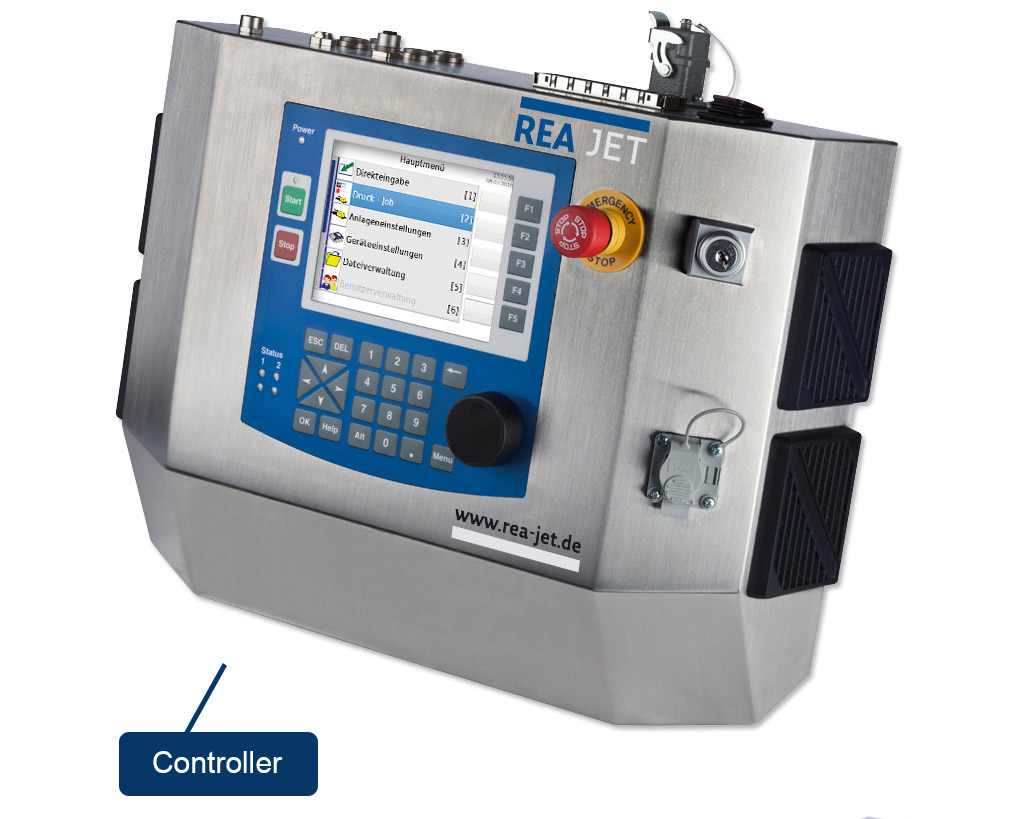

Technische Daten Controller
| Layout Software | REA JET Label Creator | |
|---|---|---|
| Beschriftungsinhalte | Text, Datum, Schicht, Uhrzeit, Zähler, Logo, Barcode, 2D-Code etc. | |
| Schreibrichtung | Frei wählbar | |
| Zeichensätze | True Type Fonts, laseroptimierte Fonts, individuelle Fonts | |
| Display | 5,7 Zoll hochauflösendes Graphikdisplay, 6 LEDs für direkte Statusanzeige | |
| Bedienung | Intuitive Benutzerführung über Tastatur und Drehknopf mit Tastfunktion, Unicode basierende Texteingabe | |
| Sprachen | Frei wählbar | |
| Abmessungen L x B x H | 329 x 424 x 142 mm | |
| Gewicht | 13 kg | |
| Kommunikation | Ethernet, USB, RS232/422 | |
| Digitale I/Os | 2x 6 Eingänge, 2x 4 Ausgänge - frei konfigurierbar | |
| Zubehör | Absaugeinheiten, Drehgeber, I/O-Kits, Produktsensoren, Sicherheits Kits, Signalleuchten, Strahl-Umlenkeinheiten | |
| Sicherheit | Interlock (2-Kanal Sicherheitskreis) | |
