Eindüsen-Kennzeichnungssystem
Vielseitiges Eindüsen-Kennzeichnungssystem zur berührungslosen Punkt-Markierung (DOD). Das REA JET EDS Eindüsen-Signiersystem wurde speziell für die Produktmarkierung entwickelt. Dabei ist es sowohl in der Elektronik-Industrie als auch unter extremen Umgebungsbedingungen und in Anwesenheit aggressiver Medien einsetzbar.
Positionsgenau werden mit der innovativen Schreibkopf-Technologie z.B. Lötmittel aufgebracht, Montagepositionen oder Fehler markiert. Das EDS-System ermöglicht präzise die Positionierung des Druckkopfes und die dosierte Auftragung der flüssigen Medien. Selbst bei hohen Verfahrgeschwindigkeiten.
Verarbeitet werden dabei wasserbasierende, lösemittelhaltige und pigmentierte Tinten. So werden auch auf schwierig zu markierenden Materialien ein hoher Kontrast und eine gute Erkennbarkeit erzielt.
Die geringe Baugröße und die beliebige Einbaulage des EDS-Kopfes machen eine Unterbringung auch an schwer zugänglichen Stellen möglich. Die Beschriftung kann dabei sowohl seitlich, von oben oder von unten über Kopf erfolgen. Der modulare Aufbau, die vielseitigen Einsatzbereiche und die einfache Handhabung zeichnen das REA JET EDS Kennzeichnungssystem aus.
Leistungsmerkmale
- einzelne Punkte
- gepunktete Linien
- durchgezogene Linien
Druckmuster
Anwendungsbeispiele

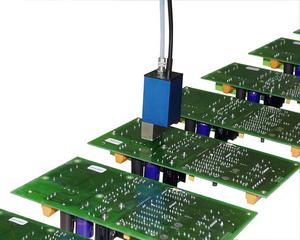

Kennzeichnung auf Platine

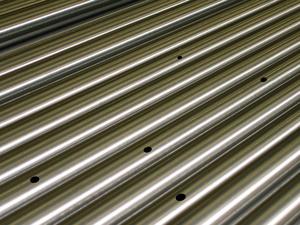

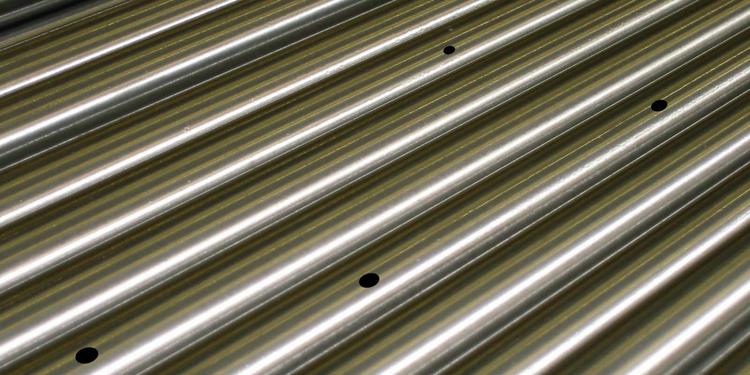

Kennzeichnung auf Stahlrohr
Kennzeichnung auf Kolben
Kennzeichnung auf PE Folienschlauch
Systemkomponenten

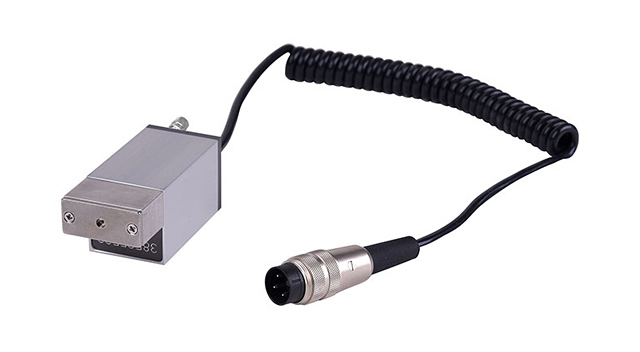

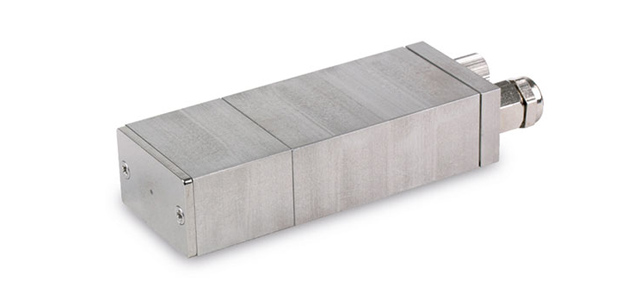

Der REA JET EDS Signierkopf arbeitet nach dem DOD-Prinzip (Drop-on-Demand). Mit hoher Präzision wird dabei eine genau festgelegte Tintenmenge auf die zu beschriftende Oberfläche geschleudert. Selbst bei hohen Produktionsgeschwindigkeiten kann dabei eine hervorragende Schriftqualität garantiert werden.
Der Signierkopf druckt mit einer Frequenz von bis zu 800 Punkten/Sek. und ist in den Düsendurchmessern 80µ, 130µ, 180µ, 270µ, 350µ erhältlich.

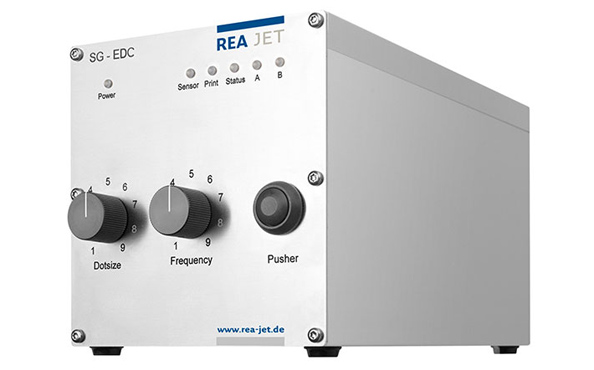

Das REA JET EDS Steuergerät ist extern über ein Bildverarbeitungssystem oder eine SPS ansteuerbar. Die industriegerechten und servicefreundlichen Steckverbindungen ermöglichen eine schnelle Installation und den einfachen Austausch von Komponenten.
Die Tropfengröße des Signierkopfes kann während des Markierungsprozesses jederzeit angepasst werden.
Tintenversorgung
- Tinten-Systeme mit 2 Liter Inhalt
- 2 Liter-Systeme zum Nachfüllen aus Literflaschen
- Tintenversorgung mit eigener Druckluftversorgung (Eigenluft)
- Spezial Tintensystem (2 Liter) für die Verarbeitung von pigmentierten Tinten
Tinten
Entscheidend für eine hohe Druckqualität ist die Auswahl der geeigneten Tinteunter Berücksichtigung der zu bedruckenden Oberfläche und den Umgebungsbedingungen wie z.B. Verschmutzungsgrad und Temperatur.
Folgende Tinten sind im REA JET EDS System einsetzbar:
- Wasserbasis-Tinten
- Ethanol-Tinten
- Isopropanol-Tinten
- Ethyl-Acetat-Tinten
- MEK-Tinten (schnelltrocknend)
- Pigmentierte Tinten (weiß, blau, grün, gelb, rot und silber)
- Hochtemperatur-Tinten
Weitere kundenspezifische Sonder-Tinten erhalten Sie auf Anfrage.
Änderungen vorbehalten.
Technische Daten
| Signierkopf |
|
| Punkfrequenz | bis zu 800 Punkte/Sek. |
| Elektrischer Anschluss |
|
| Umgebungsbedingungen |
|
Änderungen vorbehalten.
