Kennzeichnungssystem mit HP-Drucktechnologie
Das hochauflösende Kennzeichnungssystem REA JET HR basiert auf HP-TIJ (Thermal Ink Jet) Technologie.

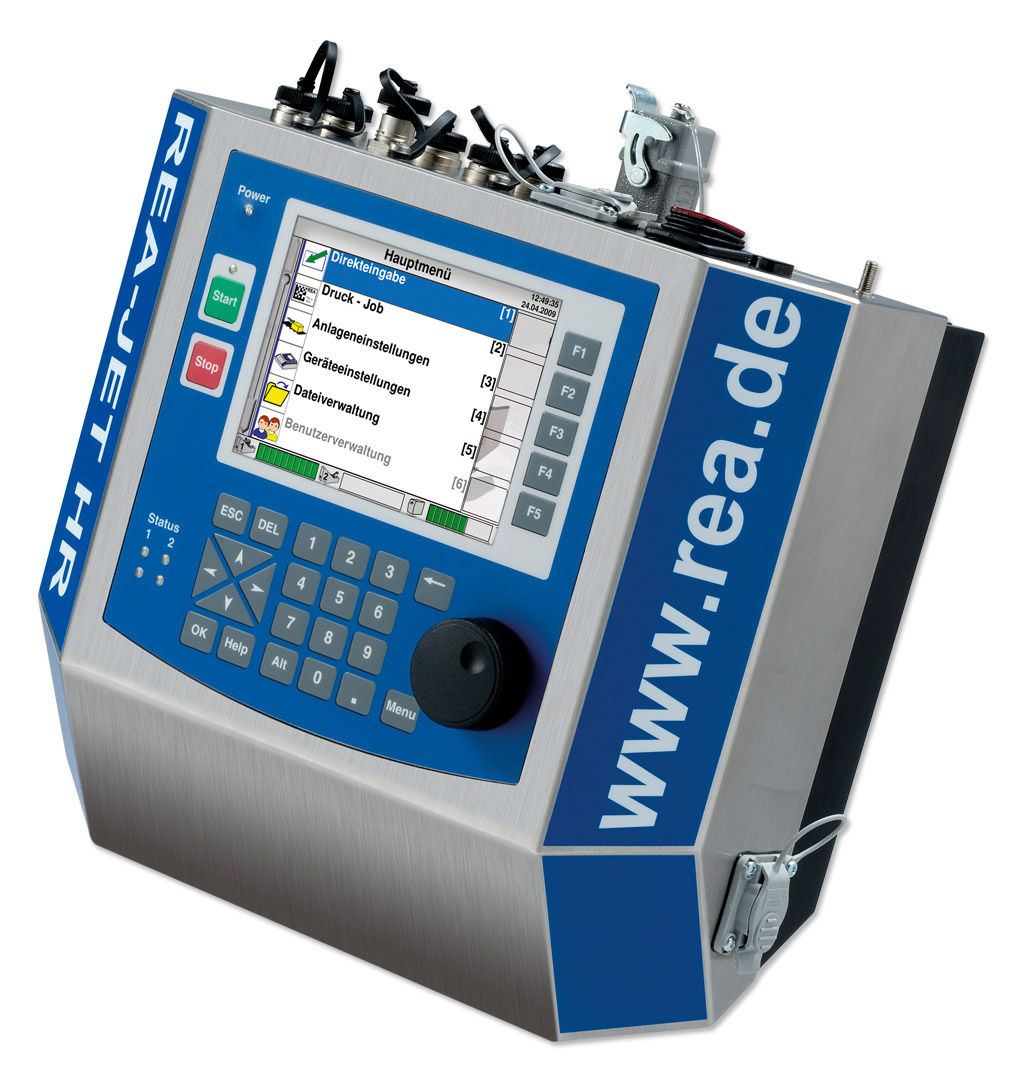

Bis zu vier Kartuschen mit je 12,7 mm Schreibhöhe werden vom Kennzeichnungssystem REA JET HR unterstützt. Die Grundlage für eine sichere Benutzerführung bildet das kontrastreiche, vollfarbige Grafik-Display mit einer hohen Helligkeit und einer Diagonalen von ca. 14,4 cm (5,7 Zoll).
Zentrales Element für die Eingabe und Bedienung ist der industrietaugliche Drehknopf mit Tastfunktion. Darüber hinaus gibt es eine Zehnertastatur, diverse Sondertasten und fünf menüabhängige Funktionstasten.
Die sehr hohe Betriebssicherheit und die garantierte, in dieser Klasse einmalige Anlagenverfügbarkeit erzielen eine kurzfristige Amortisation des Systems.
Der REA JET HR ist in den folgenden Ausführungen erhältlich:
- REA JET HR 2K (mit 2 Schreibköpfen, bis 25,4 mm Schrifthöhe)
- REA JET HR 4K (mit 4 Schreibköpfen, bis 50,8 mm Schrifthöhe)
Das aus 3 Komponenten bestehende REA JET HR System lässt sich mit optional erhältlichem Zubehör jederzeit erweitern und auf die entsprechenden Produktionsbedingungen anpassen.
Die Kommunikationsschnittstellen USB, RS232 und Ethernet sind Standard. Unicode-Support (UTF 8) und die Unterstützung von True Type Fonts (TTF) runden das Leistungsspektrum ab.
Besondere Leistungsmerkmale
- einfache Integration und Inbetriebnahme
- einfache, sichere und intuitive Bedienung
- Edelstahlgehäuse und echte IP 65 Tauglichkeit
- modulares Konzept
- Grafikdisplay, vollfarbig
- wartungsfreier Betrieb
Anwendungsbeispiele

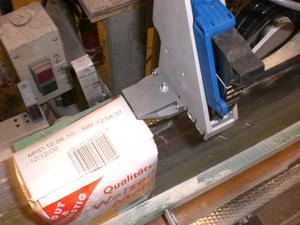

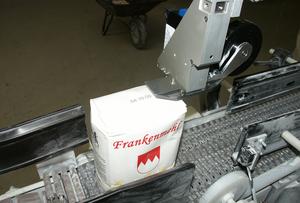

Kennzeichnung auf Papier
Kennzeichnung auf Papier
Kennzeichnung auf Papier
Faltschachtelkennz. mit DataMatrix Code
Kennzeichnung auf einer Faltschachtel

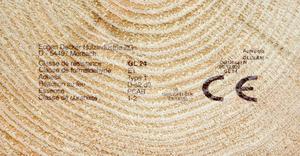

Kennzeichnung auf Holz

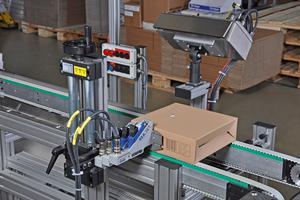

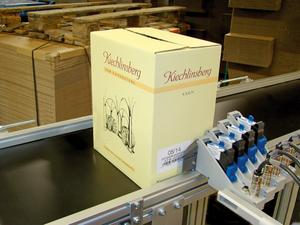

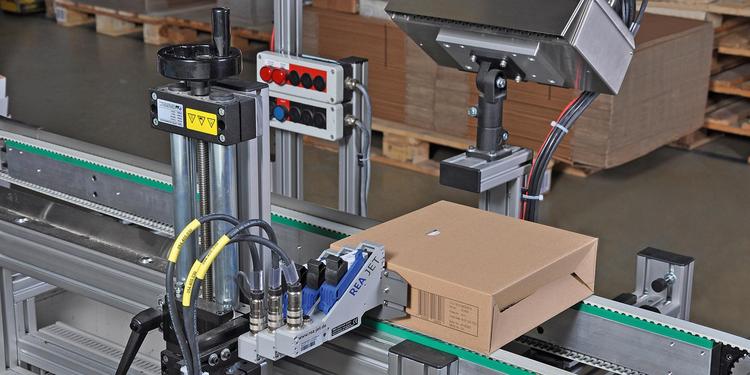

Kennzeichnung auf Karton
Kennzeichnung auf Karton
Systemkomponenten

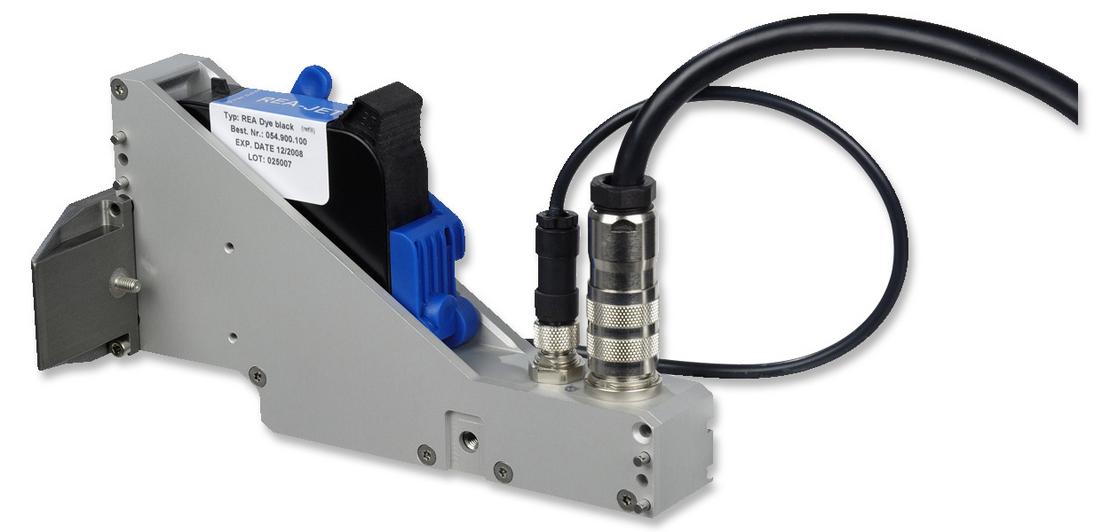

Neben der Aufnahme der Kartuschen bietet der Schreibkopf entscheidende Vorteile:
- Mit nur 176 mm Länge weist er eine kompakte Bauform auf
- Besonders flache Produkte ab 16 mm Höhe können bedruckt werden
- Die Kaskadierung mehrerer Schreibköpfe ist besondes einfach und komfortabel
- Ein elektronisch überwachter Verriegelungshebel bietet Sicherheit (auto. Abschaltung der Versorgungsspannung)
- Integrierter Produktsensor (zur Druckauslösung) mit Verschmutzungsüberwachung
- Vielfältige Einbaulagen und Druckpositionen möglich
- Für einen konstanten Druckabstand zum Produkt kann der Schreibkopf mit einem robusten Parallelogramm kombiniert werden
- Tintenfüllstands- und Druckparameter der Kartusche können ausgelesen / geschrieben werden

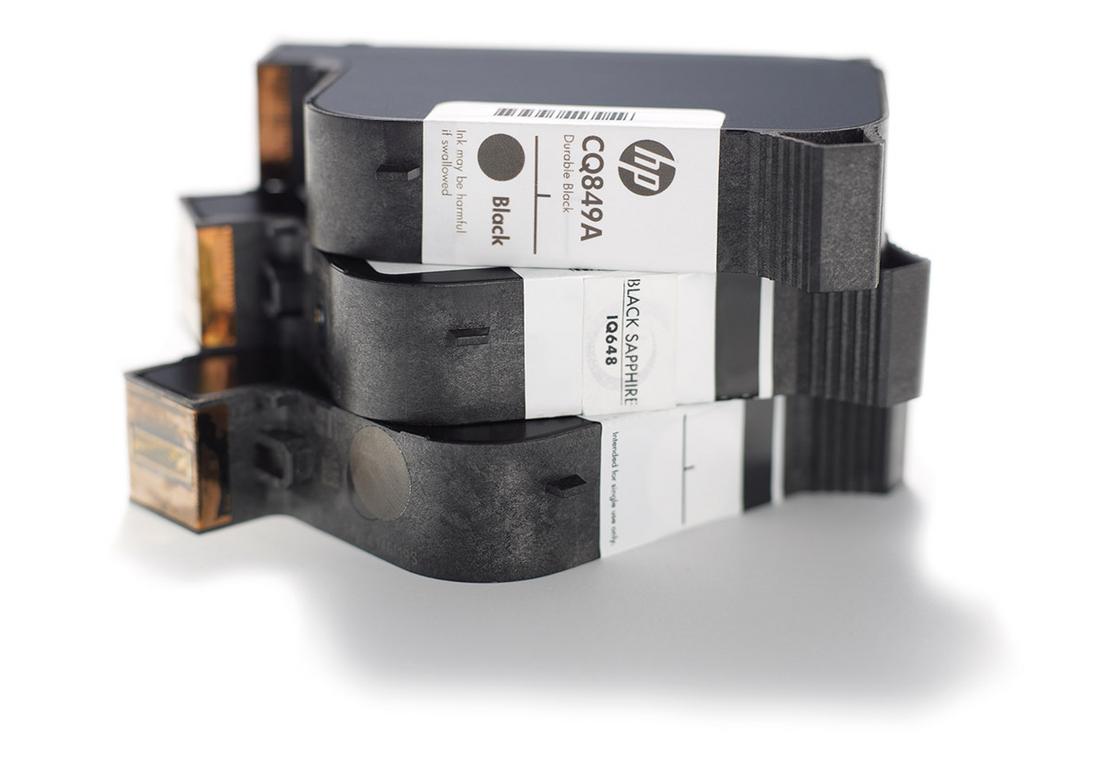

Für das HR System stehen eine Vielzahl an Tinten in Form von HP-TIJ 2.5 Kartuschen zur Verfügung.
Der auf jeder Kartusche vorhandene Mikrochip bietet Vorteile für die tägliche Praxis:
- Verwaltung tintenspezifischer Parameter
- Information über den aktuellen Füllstand
- Gewährleistung einer konstant hohen Druckqualität
- Bei einem Kartuschenwechsel bleibt der zuletzt bekannte Tintenfüllstand gespeichert und wird bei einer Wiederverwendung automatisch erkannt
- Information der verbleibenden Druckreichweite
- Vermeidung von Tintenverschwendung
Technische Daten
| REA JET HR 2K | REA JET HR 4K | REA JET HR pro 2K | REA JET HR pro 4K | REA JET HR pro OEM | |
| Abmessungen (ca.) (L/B/H) Gewicht | 308 x 287 x 142 mm 10 kg | 355 x 287 x 142 mm 9,1 kg | 265 x 176 x 100 mm 4,1 kg | 350 x 176 x 100 mm 8 kg | 310 x 195 x 36 mm 2,8 kg |
| Schutzklasse des Gehäuses | IP 65 | IP 65 | IP 20 | IP 20 | IP 20 |
| Max. anschließbare Schreibköpfe | 2 | 4 | 2 | 4 | 4 |
| Max. Beschriftungshöhe | 25,4 mm | 50,8 mm | 25,4 mm | 50,8 mm | 50,8 mm |
| Digitale Eingänge (24V DC) | 6 | 12 | 6 | 12 | 4 |
| Digitale Ausgänge (24V DC) | 4 | 8 | 4 | 8 | 4 |
| Prozessorleistung | Standard | Standard | Hohe Leistung Besonders geeignet für Serialisierungsanwendungen | Besonders hohe Leistung Bestens geeignet für High-Speed Serialisierung | |
| Gerätedisplay - Typ - Größe | Vollfarbiges Grafikdisplay Diagonale von ca. 14,4 cm (5,7 Zoll) | Vollfarbiges Grafikdisplay Diagonale von ca. 8,9 cm (3,5 Zoll) | Anzeige relevanter Systemparameter über Status-LEDs. | ||
| Bedienelemente | Zehner Tastatur und Cursor Block, die Tasten Start, Stop, ESC, DEL, OK, HELP, Menü und Backspace, fünf kontextabhängige Funktionstasten und ein Drehknopf mit Tastfunktion | Am Gerät lässt sich die Netzwerkadresse einstellen und ein Job auswählen und zuweisen. | |||
| Bedienung am Gerät | Besonders gut für Anwendungen geeignet, bei denen Eingaben direkt vor Ort erfolgen sollen. | Besonders gut für die Anlagenintegration geeignet | |||
| Webserver | Ja | Ja | Ja | Ja | Ja |
Änderungen vorbehalten.
