Laser-Kennzeichnungssystem mit sehr hoher Auflösung
Der REA LASER FL ist ein diodenangeregtes Faserlaser-Beschriftungssystem zur permanenten Kennzeichnung unterschiedlichster Oberflächen wie z.B. Metall und Kunststoff sowie Materialien mit Oberflächenbeschichtung - erhältlich als 10, 20, 30 und 50W-Version.
Unterscheidliche Fokussier-Linsen ermöglichen Produktabstände von bis zu 292 mm. Das System ermöglicht höchste Auflösungen und Zeichenhöhen von 50 µm. So wird z.B. auch auf kleinsten IC-Bausteinen eine perfekte Druckqualität garantiert.
Neben einfachen und automatisierten Texten sowie allen gängigen Barcodes (1D und 2D) können Grafiken importiert und mit höchster Auflösung auch als Graustufenobjekt erstellt werden.
Anwendungsbeispiele:
- Gravur und Anlassen von Metallen
- Farbbeschriftung unbehandelter und mit Additiven versetzter Kunststoffe
- Tag- und Nacht-Design mittels Schichtabtrag
- Lasertransferfolie
- Beschichtete Substrate
- Beschriftung von Verbundfolien wie sie bei Schlauchbeutelverpackungen verwendet werden
Bei einer Wellenlänge von 1064nm stellt das gepulste Lasersystem eine optimale Alternative zu den wartungsintensiven und sperrigen Nd:YAG und Vanadat (Nd:YVO)-Systemen dar.
Durch den integrierten VNC-Server ermöglicht das Kennzeichnungssystem REA JET FL sowohl dem User eine umfassende Bedienung von jedem PC aus, sowie dem Servicepersonal die Möglichkeit einer effizienten Fernwartung. Das erforderliche Fernwartungstool ist Bestandteil des Lieferumfangs.
Darüber hinaus kann der Anwendungsbereich auch bzgl. des Produktdurchsatzes wesentlich erweitert werden. Die Kennzeichnung erfolgt mit einer maximalen Pulsfrequenz von 200kHz. Ebenso kann das System auch im kontinuierlichen Modus eingesetzt werden.
Die innovative Fasertechnologie verhindert innerhalb der Laserquelle thermische Effekte, so dass es bei diesem System keine thermische Linseneffekte und zeitraubende Aufwärmphasen gibt. Zudem fallen beim REA JET Laser FL, mit einer erwarteten Lebensdauer (MTTF) von 100.000h, keinerlei planmäßige Wartungen an - ganz im Gegensatz zu lampen- und diodengepumpten Nd:YAG-Systemen.
Ein weiterer Vorteil des Produktes ist der reduzierte Platzbedarf durch die Trennung von Markierkopf und Versorgungseinheit. Im Vergleich zu den bisher eingesetzten Festkörperlasern kann das System platzsparend integriert werden und bleibt mit der 1,8 m langen Versorgungsleitung zwischen Markierkopf und Versorgungseinheit flexibel.
Zur technischen Ausstattung des REA FL gehören 2 x 6 digitale Eingänge und 2 x 4 digitale Ausgänge. Diese können individuell z.B. als
- Start-,
- Stop-,
- Drehimpulsgebereingang
- "Mark in Process"- und
- "Mark finished"- Ausgang
genutzt werden.
Der Kennzeichnungsinhalt kann aufgrund der grafisch-orientierten und Windowsbasierenden Bedieneroberfläche einfach und komfortabel bearbeitet werden. Zudem wird die übersichtliche Kontrolle aller Laserparameter gewährleistet.
Anwendungsbeispiele

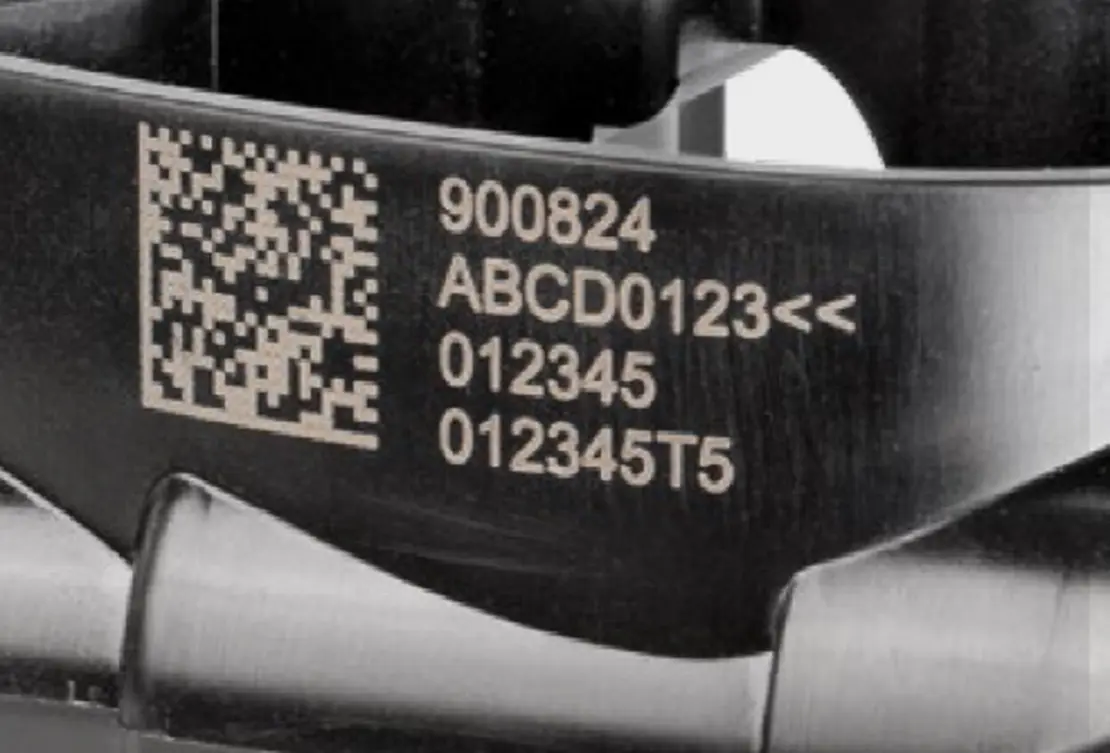

Kennzeichnung auf Kunststoff

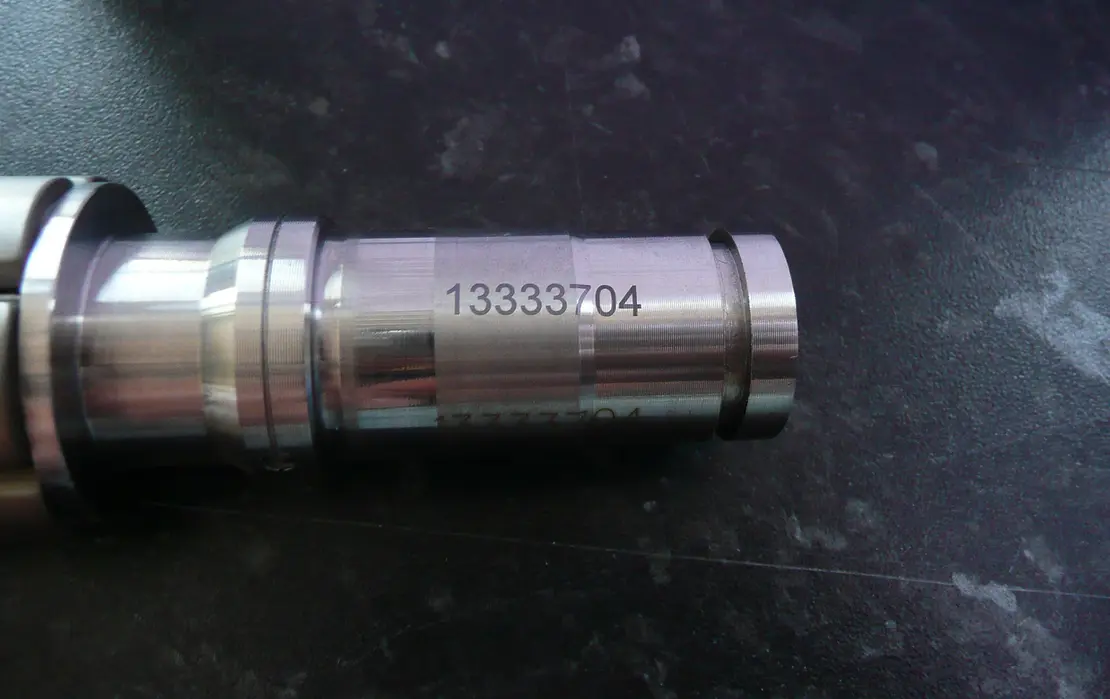

Kennzeichnung auf Metall

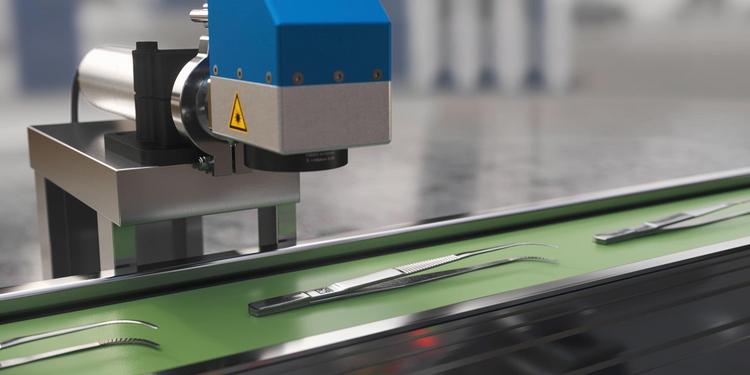

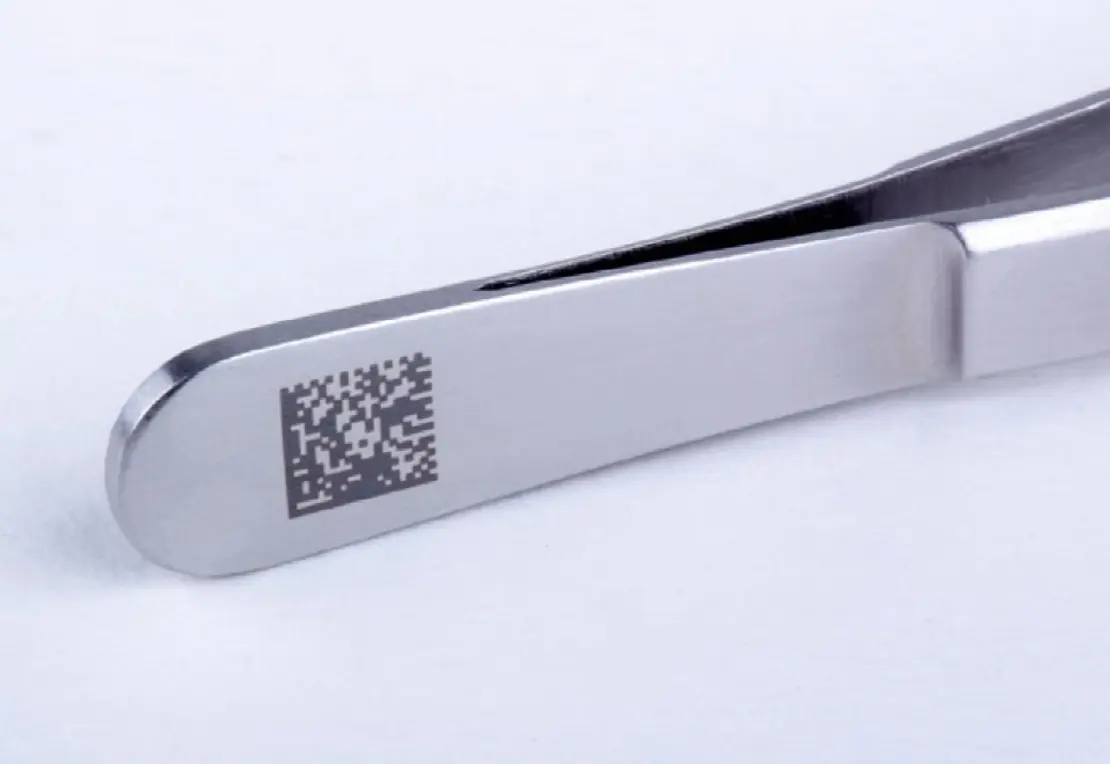

Beschriftung von medizinischen Instrumenten

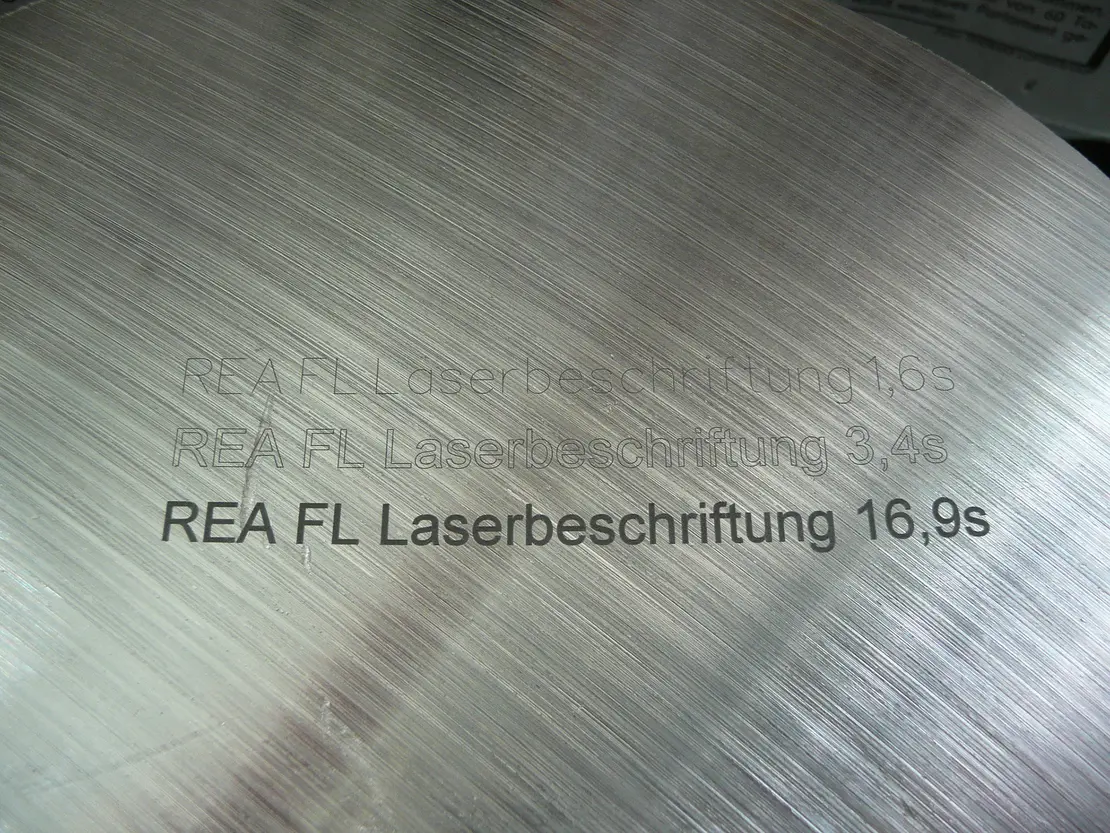

Kennzeichnung auf Metall
Kennzeichnung auf Metall

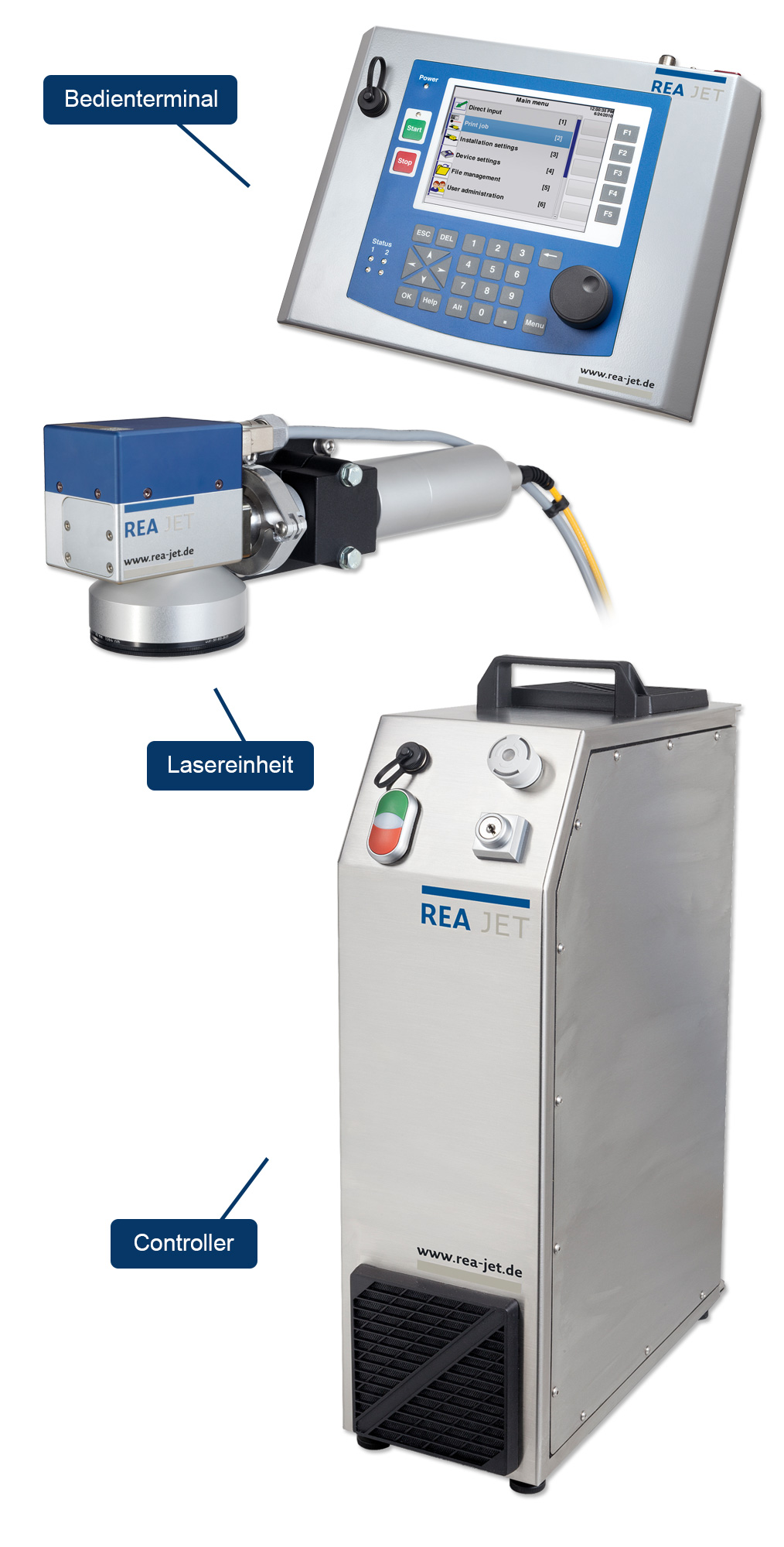

Systemkomponenten

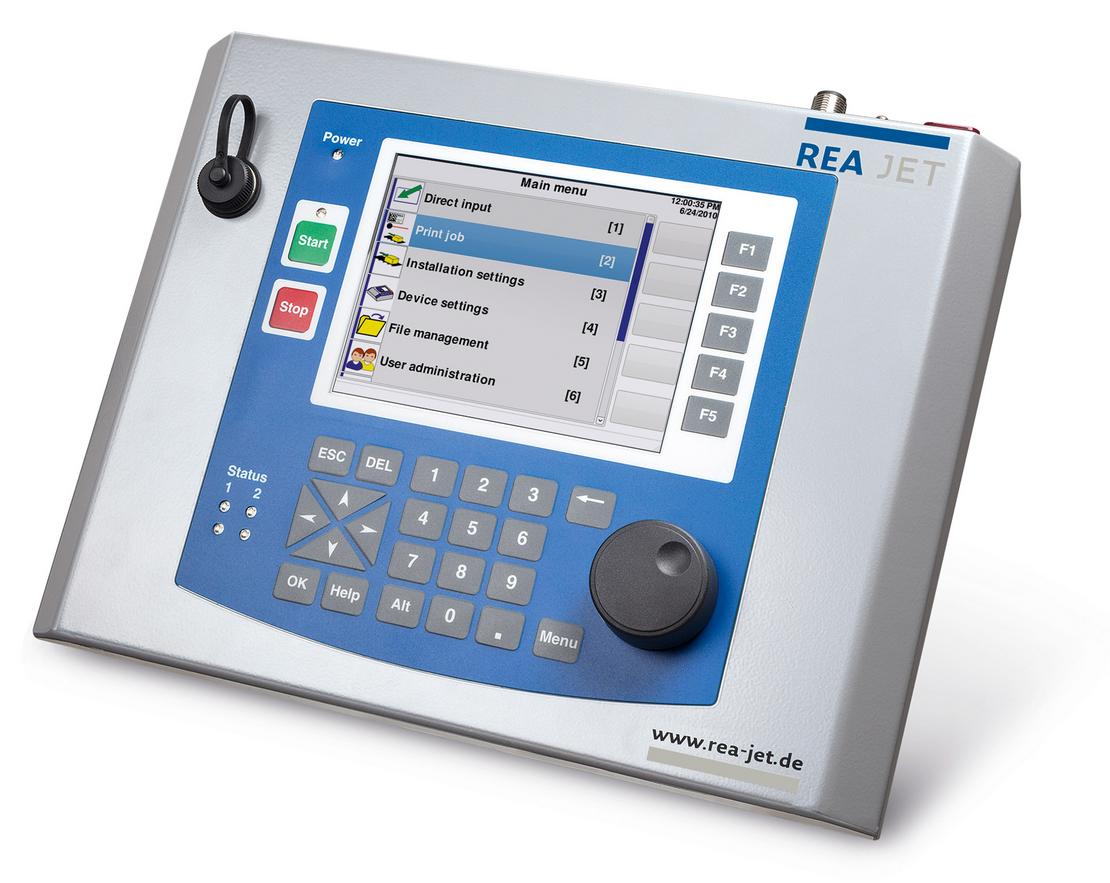

Die grafische Benutzeroberfläche des Terminals kombiniert mit dem innovativen Drehknopf mit integrierter Tastfunktion erleichtert die Bedienung des REA JET FL erheblich. Das geräteübergreifende Bedienkonzept ist grundlegend identisch mit dem der REA JET Tintenstrahl-Systeme. Bei dem Einsatz beider Systeme in Ihrem Hause lernt Ihr Personal mit einer Einweisung die Bedienung sowohl der Laser- als auch der Tintenstrahltechnologie.

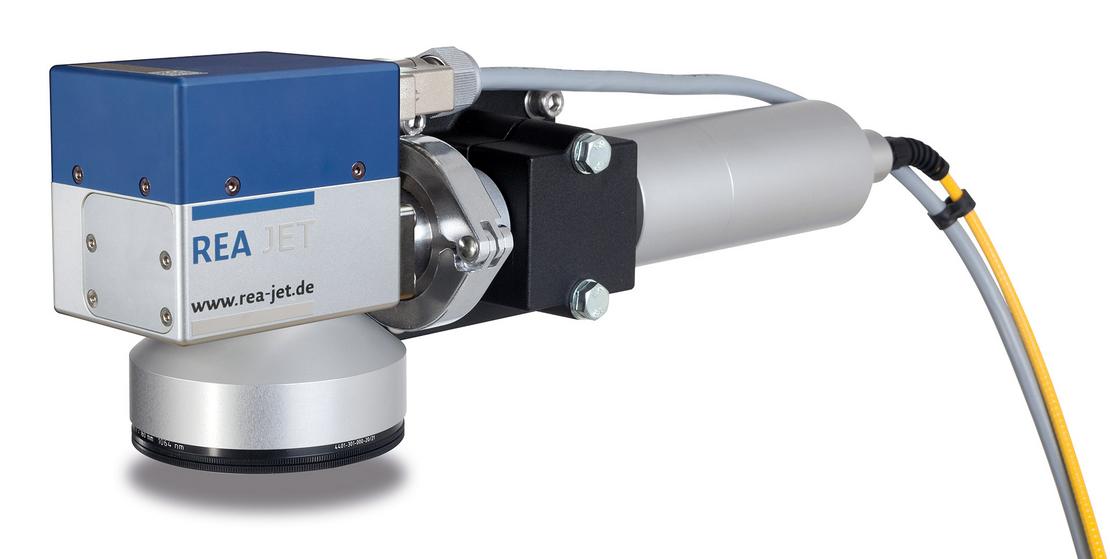

Um eine einfache mechanische Integration in Ihre Produktionsumgebung zu ermöglichen wurde der Schreibkopf der REA JET FL frei drehbar und in seine Bauform so kompakt wie möglich konstruiert. Um die höchsten Schreibgeschwindigkeiten zu erreichen arbeiten im Schreibkopf digitale Ablenkspiegel der neuesten Generation. Zusammen mit dem REA JET FL erhalten einen sogenannten Pilotlaser, der Ihnen die Einrichtung des Lasers auf neue Produkte deutlich erleichtert.
Der integrierten VNC-Server des REA JET FL ermöglicht sowohl die Schulung und Bedienung, als auch die effiziente Fernwartung des Systems von jedem PC aus. Ganz ohne zusätzliche Software-Installation. Das im Lieferumfang enthaltene Fernwartungstool und die implementierte Web-Server-Technologie schafft die Möglichkeit den Laser von jedem Web-Browser aus zu bedienen. Ganz gleich wo Sie sich innerhalb Ihres Unternehmens gerade aufhalten.
Technische Daten
| FL Lasereinheit | FL 10 | FL 20 | FL 30 | FL 50 |
| Lasertyp | Diodenangeregter, luftgekühlter, gepulster Faserlaser mit integriertem Pilotlaser | |||
| Laserleistung | 10 W | 20 W | 30 W | 50 W |
| Pulsenergie | 1 mJ | |||
| Optimale Pulsfrequenz | 10 kHz | 20 kHz | 30 kHz | 50 kHz |
| Variable Pulsfrequenz | 2 kHz - 200 kHz | |||
| Pulslänge / Wellenlänge | 100 ns / 1064 nm | |||
| Strahlqualität | M2 - 2,0 (optimiert für Markierung) | |||
| Fokussier-Linse Produktabstand* / Markierfeld (L x H) | FL 100 98 mm / 65 x 65 mm** | FL 160 176 mm / 110 x 110 mm** | FL 255 292 mm / 180 x 180 mm** | |
| Spiegelansteuerung | Digital, für höchste Beschriftungsgeschwindigkeiten | |||
| Abmessungen (L x B x H) | 420 x 70 x 82 mm | |||
| Gewicht | 1,5 bis 2,5 kg (je nach Fokussier-Linse) | |||
| Laser Klasse | 4 (DIN EN 60825-1/2008 | |||
* Abstand Linse zur Produktoberfläche
** unbegrenzte Markierlänge bei bewegten Produkten
| FL Bedienterminal | FL 10 | FL 20 | FL 30 | FL 50 |
| Display | 5,7 Zoll hochauflösendes Graphikdisplay, 6 LEDs für direkte Statusanzeige | |||
| Bedienung | Intuitive Benutzerführung über Tastatur und Drehknopf mit Tastfunktion, Unicode basierende Texteingabe | |||
| Sprachen | Frei wählbar | |||
| Abmessungen (B x T x H) | 302 x 230 x 66 mm | |||
| Gewicht | 2,7 kg | |||
| FL Controller | FL 10 | FL 20 | FL 30 | FL 50 |
| Kommunikation | Ethernet, USB | |||
| Digitale I/Os | 2 x 6 Eingänge, 2 x 4 Ausgänge – frei konfigurierbar | |||
| Zubehör | Absaugeinheiten, Drehgeber, I/O-Kits, Produktsensoren, Sicherheits-Kits, Signalleuchten | |||
| Sicherheit | Interlock (2-Kanal Sicherheitskreis) | |||
| Umgebung | 5 - 40 °C, Feuchtigkeit 5 - 85 % nicht kondensierend | |||
| Stromversorgung | 95 - 250 V AC (Autorange) 50/60 Hz | |||
| Abmessungen (B x H x T) | 160 x 580 x 400 mm (Leitungslänge zwischen Lasereinheit und Versorgungseinheit: 3 m) | |||
| Gewicht | 21 kg | |||
| Beschriftungsinhalte |
| |||
| ||||
