Kennzeichnungssystem mit HP 2.0-Drucktechnologie
Die neue Generation des hochauflösende Kennzeichnungssystem REA JET HR 2.0 basiert auf HP-TIJ (Thermal Ink Jet) Technologie. Auf Grund der kleineren Bauweise lässt sich der REA Jet HR 2.0, leichter als die Vorgängerversion, flexible in Produktionsanlagen verbauen.

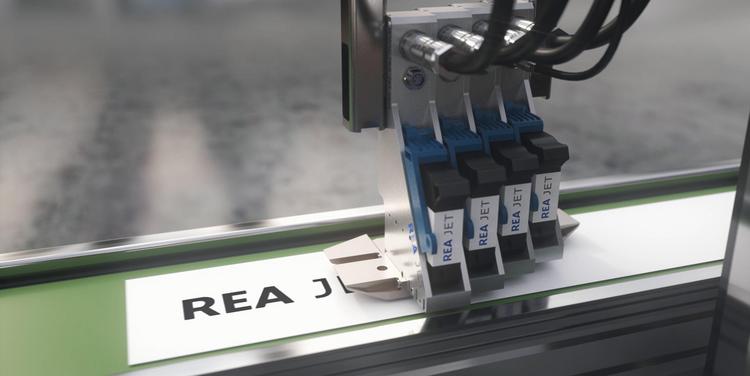

Bis zu vier Kartuschen mit je 12,7 mm Schreibhöhe werden vom Kennzeichnungssystem REA JET HR 2.0 unterstützt. Die Grundlage für eine sichere Benutzerführung bildet der Universal Controller für bis zu 2 Schreibköpfen und der Universal Touch Controller für bis zu 4 Schreibköpfe.
Zentrales Element für die Eingabe und Bedienung des Universal Controllers ist der industrietaugliche Drehknopf mit Tastfunktion und einem 5,7“ Display. Darüber hinaus gibt es eine Zehnertastatur, diverse Sondertasten und fünf menüabhängige Funktionstasten. Der Universal Touch Controller besitzt ein 10,1“ großes Display, welches auch mit Handschuhen bedient werden kann.
Die sehr hohe Betriebssicherheit und die garantierte, in dieser Klasse einmalige Anlagenverfügbarkeit, erzielen eine kurzfristige Amortisation des Systems.
Der REA JET HR 2.0 ist in den folgenden Ausführungen erhältlich:
- REA JET HR 2.0 Universal Controller (mit 2 Schreibköpfen, bis 25,4 mm Schrifthöhe)
- REA JET HR 2.0 Universal Touch Controller (mit 4 Schreibköpfen, bis 50,8 mm Schrifthöhe)
Das aus 3 Komponenten bestehende REA JET HR 2.0 System lässt sich mit optional erhältlichem Zubehör jederzeit erweitern und auf die entsprechenden Produktionsbedingungen anpassen.
Die Kommunikationsschnittstellen USB und Ethernet sind Standard. Unicode-Support und die Unterstützung von True Type Fonts (TTF) runden das Leistungsspektrum ab.
Besondere Leistungsmerkmale
- einfache Integration und Inbetriebnahme
- einfache, sichere und intuitive Bedienung
- Edelstahlgehäuse und echte IP 65 Tauglichkeit
- modulares Konzept
- Grafikdisplay, vollfarbig
- wartungsfreier Betrieb
- Vertikale Auflösungen von 300 und 600 dpi
- Horizontale Auflösungen von 60 bis 1500 dpi

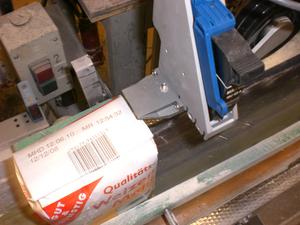

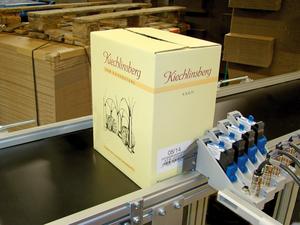

Anwendungsbeispiele
Systemkomponenten

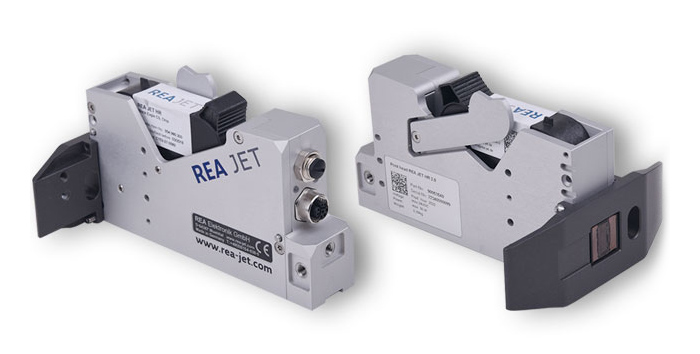

Schreibköpfe
Neben der Aufnahme der Kartuschen bietet der Schreibkopf entscheidende Vorteile:
- Mit den Massen 148,8 x 81,47 x 44 mm weist er eine kompakte Bauform auf
- Die Kaskadierung mehrerer Schreibköpfe ist besonders einfach und komfortabel
- Ein elektronisch überwachter Verriegelungshebel bietet Sicherheit (auto. Abschaltung der Versorgungsspannung)
- Integrierter Produktsensor (zur Druckauslösung) mit Verschmutzungsüberwachung
- Vielfältige Einbaulagen und Druckpositionen möglich
- Für einen konstanten Druckabstand zum Produkt kann der Schreibkopf mit einem robusten Parallelogramm kombiniert werden
- Tintenfüllstands- und Druckparameter der Kartusche können ausgelesen / geschrieben werden
Steuergeräte
- 2 oder 4 Schreibköpfe anschließbar Schutzklasse IP 65
- 24 V Spannungsversorgung
- Schnittstellen am Steuergerät:
- Ethernet 1 Gbit
- 3 x USB
- 6 digitale Eingänge
- 4 digitale Ausgänge - Unterstützung aller True Type Font (TTF) Schriftarten
- höchstmögliche Gestaltungsfreiheit für Ihre Drucktexte
- Höhere horizontale Druckauflösung (bis zu 1500dpi)
- Intuitive Etiketten-Design Software (REA JET Label Creator)
- Einheitliches Bedienkonzept REA JET TITAN Plattform
- Integrierter VNC Server
- Anschluss einer landesspezifischen PC Tastatur
Technische Daten
| REA JET HR 2K | REA JET HR 4K | REA JET HR 2.0 Universal Controller | REA JET HR 2.0 Universal Touch Controller | REA JET HR pro OEM | |
|---|---|---|---|---|---|
| Abmessungen (ca.) (L/B/H) Gewicht | 308 x 287 x 142 mm 10 kg | 355 x 287 x 142 mm 9,1 kg | 302 x 230 x 66 mm 4 kg | 372 x 230 x 66 mm 6 kg | 310 x 195 x 36 mm 2,8 kg |
| Schutzklasse des Gehäuses | IP 65 | IP 65 | IP 65 | IP 65 | IP 20 |
| Max. anschließbare Schreibköpfe | 2 | 4 | 2 | 4 | 4 |
| Max. Beschriftungshöhe | 25,4 mm | 50,8 mm | 25,4 mm | 50,8 mm | 50,8 mm |
| Digitale Eingänge (24V DC) | 6 | 12 | 6 | 6 | 4 |
| Digitale Ausgänge (24V DC) | 4 | 8 | 4 | 4 | 4 |
| Gerätedisplay - Typ - Größe | Vollfarbiges Grafikdisplay 5,7 Zoll | Touch Display 10,1 Zoll | Anzeige relevanter Systemparameter über Status-LEDs. | ||
| Webserver | Ja | Ja | Ja | Ja | Ja |
